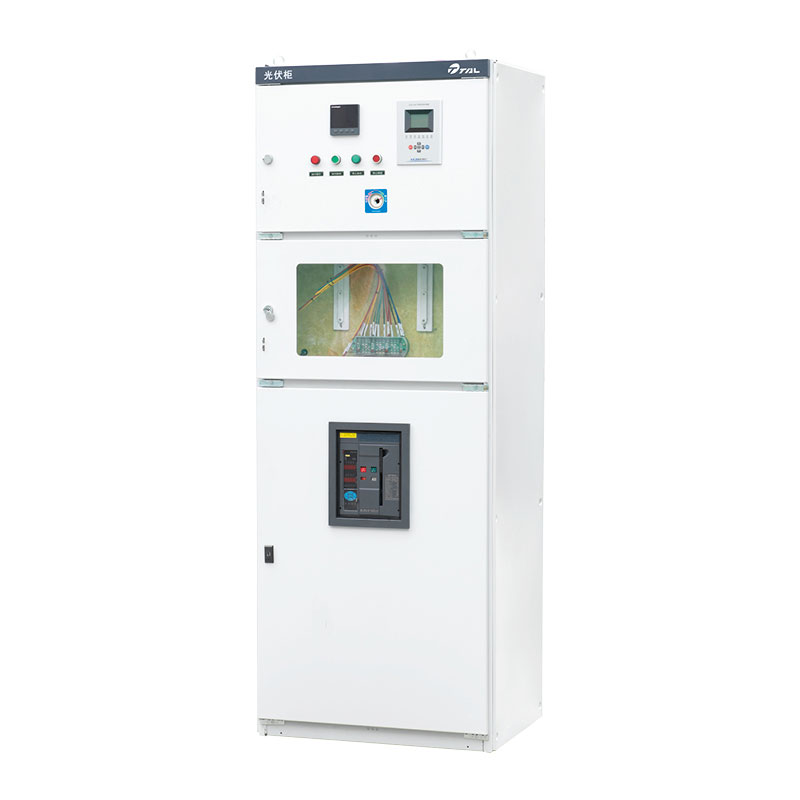

Photovoltaic Grid-Connected Low Voltage Cabinet

ຕູ້ໄຟຟ້າແຮງດັນຕໍ່າທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ photovoltaic ສະຫນອງໃຫ້ໂດຍໂຮງງານ Taili ເກັບກໍາຜົນຜະລິດພະລັງງານໄຟຟ້າໂດຍ inverter photovoltaic ແລະຮັບຜິດຊອບສໍາລັບການສົ່ງມັນຢ່າງປອດໄພກັບການໂຫຼດແລະຕາຂ່າຍໄຟຟ້າ. ພ້ອມ​ກັນ​ນັ້ນ, ກໍ​ມີ​ໜ້າ​ທີ່​ປົກ​ປັກ​ຮັກສາ, ຕິດຕາມ​ກວດກາ ​ແລະ ກຳນົດ​ເວລາ​ຢ່າງ​ຄົບ​ຖ້ວນ.

ຫນ້າທີ່ຕົ້ນຕໍ

ຕູ້ໄຟຟ້າແຮງດັນຕໍ່າທີ່ເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ photovoltaic ແມ່ນບໍ່ເປັນ "ກ່ອງເຊື່ອມຕໍ່". ມັນປະຕິບັດ ຫນ້າ​ທີ່​ສໍາ​ຄັນ​ດັ່ງ​ຕໍ່​ໄປ​ນີ້​:

1. ການເກັບກຳ ແລະ ແຈກຢາຍພະລັງງານ

· ການ​ເກັບ​ກໍາ​: ລວມ​ຜົນ​ຜະ​ລິດ​ປະ​ຈຸ​ບັນ​ສະ​ຫຼັບ​ຈາກ inverters photovoltaic ຫຼາຍ​ເຂົ້າ​ໄປ​ໃນ​ຫນຶ່ງ​ຫຼື​ຫຼາຍ​ຕົ້ນ​ຕໍ ວົງຈອນເພື່ອເພີ່ມປະສິດທິພາບການສົ່ງຜ່ານ.

· ການ​ແຜ່​ກະ​ຈາຍ​: ສົມ​ເຫດ​ສົມ​ຜົນ​ການ​ແບ່ງ​ປັນ​ພະ​ລັງ​ງານ​ທີ່​ເກັບ​ກໍາ​ຂໍ້​ມູນ​ໃນ​ທ້ອງ​ຖິ່ນ (ສໍາ​ລັບ​ການ​ນໍາ​ໃຊ້​ຂອງ​ຕົນ​ເອງ​) ແລະ​ການ​ໂອນ​. ພະລັງງານທີ່ຍັງເຫຼືອຢູ່ໃນຕາຂ່າຍໄຟຟ້າ.

2. ຈຸດເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ

· ນີ້​ແມ່ນ​ຈຸດ​ແບ່ງ​ເຂດ​ທາງ​ດ້ານ​ກົດ​ຫມາຍ​ລະ​ຫວ່າງ​ລະ​ບົບ photovoltaic ແລະ​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​. ບໍລິສັດຕາຂ່າຍໄຟຟ້າປົກກະຕິແລ້ວຕ້ອງການ ການວັດແທກແລະການຕິດຕາມກວດກາຢູ່ໃນຈຸດນີ້ເພື່ອຮັບປະກັນວ່າລະບົບ photovoltaic ບໍ່ມີຜົນກະທົບທາງລົບຕໍ່ ຕາຂ່າຍໄຟຟ້າ.

3. ຫນ້າທີ່ປ້ອງກັນທີ່ສົມບູນແບບ

· ການປ້ອງກັນການໂຫຼດເກີນ ແລະ ວົງຈອນສັ້ນ: ໃຊ້ຕົວຕັດວົງຈອນເພື່ອປ້ອງກັນກະແສໄຟຟ້າຫຼາຍເກີນໄປຈາກການທໍາລາຍອຸປະກອນ ຫຼືເຮັດໃຫ້ເກີດໄຟໄຫມ້.

· ການປ້ອງກັນກະແສໄຟຟ້າປີ້ນກັບກັນ (ຕາມຄວາມຕ້ອງການ): ເມື່ອການຜະລິດໄຟຟ້າເກີນການບໍລິໂພກກະແສໄຟຟ້າ, ປ້ອງກັນບໍ່ໃຫ້ພະລັງງານຖືກສົ່ງຄືນໄປຫາຫມໍ້ແປງຊັ້ນເທິງ (ໃນບາງຄໍາຮ້ອງສະຫມັກມັນຖືກຫ້າມ).

· ການ​ປ້ອງ​ກັນ​ຜົນ​ກະ​ທົບ​ຕ້ານ​ການ​ເກາະ​: ນີ້​ແມ່ນ​ຫນ້າ​ທີ່​ຄວາມ​ປອດ​ໄພ​ຫຼັກ​ຂອງ​ລະ​ບົບ​ການ​ເຊື່ອມ​ຕໍ່​ຕາ​ຂ່າຍ​ໄຟ​ຟ້າ​. ໃນເວລາທີ່ຕາຂ່າຍໄຟຟ້າແມ່ນ ປິດການໃຊ້ງານ, ມັນຈໍາເປັນຕ້ອງໄດ້ຕັດການເຊື່ອມຕໍ່ລະບົບ photovoltaic ຢ່າງໄວວາຈາກຕາຂ່າຍໄຟຟ້າເພື່ອປ້ອງກັນບໍ່ໃຫ້ photovoltaic ໄດ້. ໄຟຟ້າຈາກສາຍສົ່ງໄປຫາສາຍປິດໄຟຟ້າ, ເປັນອັນຕະລາຍຕໍ່ຄວາມປອດໄພຂອງພະນັກງານບໍາລຸງຮັກສາຕາຂ່າຍໄຟຟ້າ. ເຖິງແມ່ນວ່າ inverter ຕົວຂອງມັນເອງມີຫນ້າທີ່ນີ້, ຕູ້ແຈກຢາຍປົກກະຕິແລ້ວຖືກນໍາໃຊ້ເປັນການປ້ອງກັນສໍາຮອງຂໍ້ມູນ.

· over/under voltage, over/under frequency protection: ຕິດຕາມຕົວກໍານົດການຕາຂ່າຍໄຟຟ້າ. ເມື່ອກວດພົບຄວາມຜິດປົກກະຕິ, ໃຫ້ປະຕິບັດ ທັນທີເພື່ອປົກປ້ອງອຸປະກອນແລະຕາຂ່າຍໄຟຟ້າ.

· ການປ້ອງກັນກະແສໄຟຟ້າ: ປ້ອງກັນການຊ໊ອກແຮງດັນເກີນເຊັ່ນ: ຟ້າຜ່າຈາກຄວາມເສຍຫາຍຂອງ inverter ລາຄາແພງແລະອື່ນໆ. ອຸປະກອນ.

4. ການຕິດຕາມແລະການວັດແທກ

· ເຄື່ອງວັດແທກອັດສະລິຍະ: ຕິດຕັ້ງວັດສອງທິດທາງເພື່ອວັດແທກພະລັງງານທີ່ຜະລິດໂດຍ photovoltaics, ພະລັງງານຢ່າງຖືກຕ້ອງ ປ້ອນເຂົ້າໄປໃນຕາຂ່າຍໄຟຟ້າ, ແລະພະລັງງານທີ່ດຶງມາຈາກຕາຂ່າຍໄຟຟ້າ. ເຫຼົ່ານີ້ແມ່ນພື້ນຖານສໍາລັບການຊໍາລະຄ່າໄຟຟ້າ.

·ອຸປະກອນຕິດຕາມກວດກາ: ຕົວກໍານົດການຕິດຕາມກວດກາເຊັ່ນ: ແຮງດັນ, ປະຈຸບັນ, ພະລັງງານ, ການຜະລິດພະລັງງານ, ປັດໄຈພະລັງງານໃນຕົວຈິງ ເວລາຜ່ານໝໍ້ແປງກະແສໄຟຟ້າ/ແຮງດັນ, ເຄື່ອງວັດໄຟຟ້າ, ແລະອື່ນໆ.

5. ສະຫຼັບແລະການຄວບຄຸມ

· ໃຫ້​ສະ​ຫຼັບ​ຕັດ​ການ​ເຊື່ອມ​ຕໍ່​, contactors​, ແລະ​ອື່ນໆ​, ເພື່ອ​ສະ​ດວກ​ການ​ເຊື່ອມ​ຕໍ່​ຄູ່​ມື​ຫຼື​ອັດ​ຕະ​ໂນ​ມັດ​ແລະ​ການ​ຕັດ​ການ​ເຊື່ອມ​ຕໍ່​ ການ​ດໍາ​ເນີນ​ງານ​, ອໍາ​ນວຍ​ຄວາມ​ສະ​ດວກ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​ແລະ​ການ​ສ້ອມ​ແປງ​ອຸ​ປະ​ກອນ​.

ກະລຸນາໃຫ້ຂໍ້ມູນຕໍ່ໄປນີ້, ແລະພວກເຮົາຈະສາມາດໃຫ້ບໍລິການທີ່ດີກວ່າ.

ເພື່ອອໍານວຍຄວາມສະດວກໃນການສື່ສານທີ່ດີກວ່າແລະສໍາລັບການສັ່ງຊື້ທີ່ຖືກຕ້ອງ, ກະລຸນາໃຫ້ພວກເຮົາມີແຜນວາດເສັ້ນດຽວຂອງ ລະບົບ photovoltaic ຂອງທ່ານ.
